Mga Application ng Rubber Kneader Machine sa Cable Compound Processing

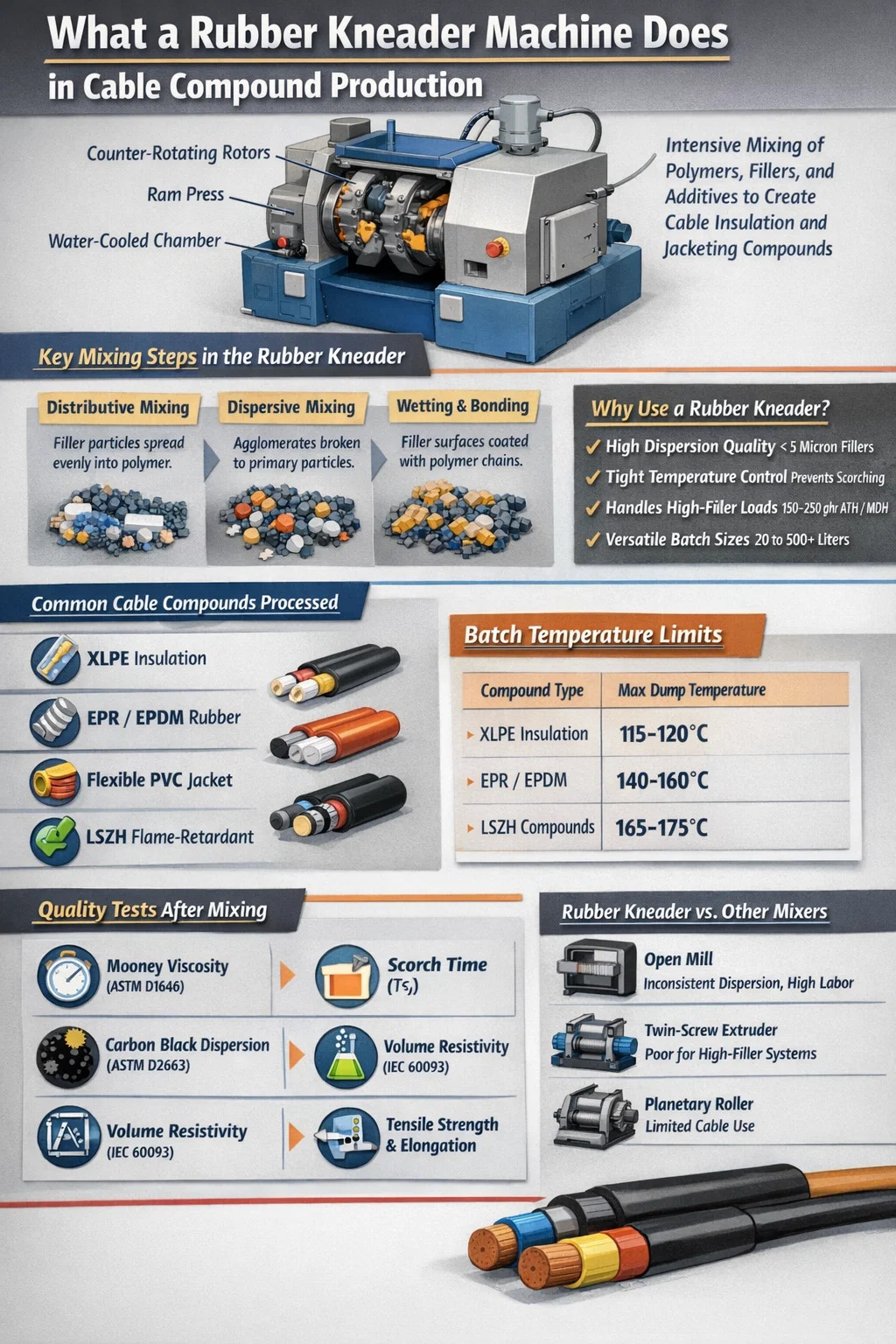

Ano ang a Pamamasa ng goma Ang Machine ay Talagang Gumagawa sa Cable Compound Production

Ang rubber kneader machine—tinatawag ding internal mixer o dispersion kneader—ay ang pangunahing kagamitan sa paghahalo na ginagamit upang gawing mga natapos na compound ng cable ang hilaw na goma o polymer base na materyales na handa para sa extrusion. Sa pagmamanupaktura ng cable, dapat matugunan ng tambalan ang mahigpit na mga kinakailangan sa elektrikal, mekanikal, at thermal. Nagagawa ito ng rubber kneader sa pamamagitan ng paglalagay ng matinding shear stress, compression, at init upang pagsamahin ang mga elastomer, filler, plasticizer, antioxidant, flame retardant, at vulcanizing agent sa isang pare-pareho, naprosesong masa.

Ang direktang sagot: ang isang rubber kneader machine ay kailangang-kailangan sa pagpoproseso ng cable compound dahil walang ibang batch mixing technology ang naghahatid ng parehong kumbinasyon ng dispersion quality, thermal control, at throughput capacity para sa high-viscosity elastomeric system. Ang open mill mixing ay hindi maaaring tumugma sa nakapaloob, kontroladong kapaligiran ng paghahalo. Ang mga twin-screw na tuloy-tuloy na mixer ay kulang sa flexibility para sa short-run, multi-recipe na produksyon na tipikal ng mga pasilidad ng cable compound.

Ang cable insulation at jacketing compound ay karaniwang naglalaman ng 15 hanggang 30 indibidwal na sangkap. Ang pagkuha ng bawat ingredient—lalo na ang carbon black, silica, at flame retardant fillers—na dispersed sa isang primary particle level na mas mababa sa 5 microns ay direktang tinutukoy kung ang natapos na cable ay pumasa sa dielectric strength testing, aging tests, at flame propagation standards gaya ng IEC 60332 o UL 1666. Ang rubber kneader ay gumagawa ng mechanical filler na geometry na kailangan ng rotor energy na pang-ibabaw na geometry. na may mga polymer chain, isang gawain na ang mas simpleng paghahalo ay hindi maaaring magawa nang tuluy-tuloy.

Mga Uri ng Core Cable Compound na Pinoproseso gamit ang Rubber Kneader

Gumagana ang mga tagagawa ng cable sa isang malawak na hanay ng mga pamilya ng elastomeric at thermoplastic-elastomer compound. Ang bawat isa ay naglalagay ng iba't ibang mga pangangailangan sa paghahalo ng mga kagamitan, at ang rubber kneader ay karaniwang humahawak sa lahat ng mga ito.

XLPE at PE-Based Insulation Compounds

Ang mga cross-linkable polyethylene (XLPE) compound para sa katamtaman at mataas na boltahe na mga kable ng kuryente ay nangangailangan ng napakalinis na kapaligiran ng paghahalo at tumpak na pamamahala ng temperatura. Ang mga ahente ng cross-linking ng peroxide ay nagsisimulang mabulok sa itaas ng 120°C, kaya dapat panatilihin ng rubber kneader ang mga batch na temperatura sa ibaba ng threshold na ito sa panahon ng pagsasama. Ang mga modernong water-cooled kneader system ay nakakamit ang mga temperatura sa ibabaw ng rotor na matatag sa loob ng ±3°C, na pumipigil sa maagang pagkapaso habang nakakamit pa rin ang masusing dispersion ng filler sa mga batch na mula 50 hanggang 500 liters.

EPR at EPDM Insulation Compounds

Ang mga compound ng ethylene-propylene rubber (EPR) at ethylene-propylene-diene monomer (EPDM) ay malawakang ginagamit para sa mga medium-voltage na kable (1 kV hanggang 35 kV) at mga kable ng pagmimina dahil sa kanilang mahusay na mga katangian ng kuryente at resistensya ng ozone. Ang mga compound na ito ay karaniwang naglalaman ng 60 hanggang 100 bahagi bawat daang goma (phr) ng calcined clay o ginagamot na silica, na nangangailangan ng mataas na bilis ng rotor tip—madalas na 40 hanggang 60 rpm—at pinahabang mga ikot ng paghahalo na 8 hanggang 14 minuto bawat batch. Ang isang rubber kneader na may fill factor na 0.65 hanggang 0.75 ay nag-o-optimize ng shear work sa mga matigas at mataas na filler system na ito.

PVC Compound para sa Flexible Cable Jackets

Bagama't ang PVC ay isang thermoplastic, nababaluktot na mga compound ng PVC cable jacket na naglalaman ng 40 hanggang 80 phr ng plasticizer (karaniwang DINP o DIDP) ay kumikilos rheologically tulad ng goma sa panahon ng paghahalo at lubos na nakikinabang mula sa panloob na pagproseso ng mixer. Ang rubber kneader ay nagpapaganda ng PVC resin gamit ang plasticizer nang mabilis at pare-pareho, na sumisipsip ng mga stabilizer, filler, at pigment sa isang solong pass. Gumagawa ito ng homogenous compound na may pare-parehong Shore A hardness—karaniwang 60 hanggang 80—na mahalaga para sa mga cable na dapat pumasa sa cold-bend testing sa −15°C o mas mababa.

Mga Silicone Rubber Compound para sa Mga Kable na Mataas ang Temperatura

Ang mga silicone rubber cable na na-rate para sa tuluy-tuloy na operasyon sa 150°C hanggang 200°C ay nagsisilbing automotive, aerospace, at industrial heating applications. Ang polydimethylsiloxane gum na pinagsama sa fumed silica (karaniwang 25 hanggang 45 phr) at silane coupling agent ay nangangailangan ng banayad ngunit masinsinang pagkilos ng paghahalo ng isang rubber kneader. Ang overmixing silicone ay nakakasira ng mga polymer chain at binabawasan ang compound viscosity nang hindi maibabalik, kaya ang mga kneader machine na ginagamit para sa silicone ay naka-program na may mahigpit na kinokontrol na cycle time at mas mababang rotor speed na 15 hanggang 30 rpm.

Flame-Retardant (FR) at Low-Smoke Zero-Halogen (LSZH) Compounds

LSZH cable compounds—mandatory sa railway, metro, shipbuilding, at public building installations sa ilalim ng mga pamantayan tulad ng EN 50399 at IEC 60332-3—naglalaman ng 150 hanggang 250 phr ng mineral flame retardant gaya ng aluminum trihydrate (ATH) o magnesium hydroxide (MDH). Ang mga ultra-high-filler loading na ito ay nagtutulak sa mga limitasyon ng anumang kagamitan sa paghahalo. Ang rubber kneader ay epektibo ang tanging batch mixer na may kakayahang isama ang mga antas ng filler na ito sa isang EVA, EBA, o polyolefin elastomer matrix habang pinapanatili ang katanggap-tanggap na compound rheology. Ang mga disenyo ng rotor na may tangential o intermeshing geometry ay partikular na pinili para sa application na ito, na may cycle times na 10 hanggang 18 minuto at ang mga batch na temperatura ay maingat na pinapanatili sa ibaba 170°C upang maiwasan ang ATH dehydration.

Paano Pinangangasiwaan ng Rubber Kneader Machine ang High-Filler Cable Formulations

Ang nag-iisang pinakamalaking teknikal na hamon sa pagpoproseso ng cable compound ay ang pagsasama ng mataas na volume ng solid filler—carbon black para sa semiconductive layers, ATH/MDH para sa flame retardancy, clay para sa EPR insulation—nang hindi lumilikha ng mahinang dispersed agglomerates o nagpapababa sa polymer matrix. Tinutugunan ito ng rubber kneader sa pamamagitan ng tatlong magkakasunod na mekanismo:

1. Pamamahagi ng paghahalo: Ang mga counter-rotating rotors ay naghahati at muling pinagsama ang batch na materyal nang paulit-ulit, na nagkakalat ng mga filler particle sa kabuuan ng polymer volume. Pangunahing nangyayari ito sa unang 2 hanggang 4 na minuto ng ikot ng paghahalo kapag pinagsama-sama pa rin ang tagapuno.
2. Dispersive na paghahalo: Habang tumataas ang bilis ng rotor o ibinababa ng presyon ng ram ang materyal sa rotor gap, ang mga shear stresses na lumalampas sa cohesive strength ng filler agglomerates ay naghihiwalay sa kanila. Ito ang kritikal na yugto para sa pagkamit ng dielectric-grade dispersion sa mga insulation compound.
3. Wetting at surface chemistry: Ang patuloy na paghahalo ay nagtutulak ng mga polymer chain papunta sa mga bagong nakalantad na filler surface, nagpapatatag ng dispersion at pinipigilan ang muling pagsasama-sama sa panahon ng kasunod na pagproseso. Ang mga coupling agent ay idinagdag sa panahon ng paghahalo ng chemically bond filler sa polymer, na nagpapahusay sa mekanikal at elektrikal na performance ng compound nang permanente.

Para sa tipikal na LSZH compound na naglalaman ng 200 phr MDH sa isang EBA matrix, ang rubber kneader ay dapat maghatid ng partikular na mixing energy na 0.10 hanggang 0.18 kWh/kg para makamit ang target na dispersion. Sinusubaybayan ng mga modernong kneader control system ang input ng enerhiya sa real time at ginagamit ito bilang pangunahing endpoint criterion—mas maaasahan kaysa sa oras lamang.

Pagkontrol sa Temperatura sa Mga Operasyon ng Rubber Kneader para sa Mga Cable Compound

Ang temperatura ay ang parameter na kadalasang nagiging sanhi ng pagkabigo ng cable compound. Masyadong mababa, at ang mga tagapuno ay hindi nagkakalat; masyadong mataas, at scorch, polymer degradation, o filler dehydration ay sumisira sa batch. Dapat hawakan ng sistema ng pamamahala ng temperatura ng rubber kneader ang init na nalilikha ng mekanikal na trabaho at ang init na dapat alisin upang maprotektahan ang mga sensitibong sangkap.

Nakakamit ng mga modernong rubber kneader machine ang mga masikip na temperaturang bintana sa pamamagitan ng multi-zone temperature control: ang mixing chamber walls, ang rotor shafts, at ang ram ay independiyenteng kinokontrol ang temperatura gamit ang circulating water o oil. Ang infrared o contact thermocouples na nakaposisyon sa maraming punto sa silid ay nagbibigay sa PLC ng real-time na data upang awtomatikong ayusin ang rate ng daloy ng paglamig o bilis ng rotor.

Rotor Geometry Selection para sa Cable Compound Mixing

Ang rotor ay ang puso ng anumang rubber kneader machine, at ang pagpili ng rotor geometry ay lubos na nakakaapekto sa kalidad ng compound sa mga cable application. Tatlong pangunahing pamilya ng rotor ang ginagamit:

Tangential Rotors (Non-Intermeshing)

Ang mga tangential rotor ay umiikot sa magkasalungat na direksyon nang hindi dumadaan ang mga pakpak ng rotor sa mga swept volume ng bawat isa. Nagbibigay ang configuration na ito ng mas malaking libreng volume—fill factor hanggang 0.80—at pinangangasiwaan ang napakatigas, high-filler compound na walang labis na torque peak. Para sa mga LSZH compound na may 200 phr mineral filler, ang tangential rotors ay karaniwang ginusto. Ang klasikong 2-wing at 4-wing tangential na disenyo ay nananatiling pamantayan sa mga cable plant sa buong mundo, na may 4-wing geometries na nag-aalok ng mas mabilis na pagsasama ng mga powdery filler.

Intermeshing rotors

Ang mga intermeshing rotor ay dumadaan sa zone ng isa't isa, na lumilikha ng mas mahigpit na rotor gap at bumubuo ng mas mataas na shear stresses. Ginagawa nitong mahusay ang mga ito para sa mga dispersive mixing task—pagsira ng carbon black agglomerates sa mga semiconductive cable compound, halimbawa, kung saan ang pagkakaroon ng makinis, walang laman na ibabaw sa extruded layer ay mahalaga para sa high-voltage na pagganap ng cable. Ang mga intermeshing rotors ay may posibilidad na tumakbo nang mas malamig dahil nagpapalitan sila ng materyal sa pagitan ng mga rotor nang mas mahusay, na nagpapabuti sa paglipat ng init. Gayunpaman, hindi gaanong angkop ang mga ito para sa mga ultra-high-filler LSZH formulations dahil sa mga limitasyon ng metalikang kuwintas.

PES (Polyethylene Silicone) at Mga Profile ng Espesyalista sa Rotor

Para sa pagproseso ng compound ng silicone cable, pinipigilan ng mga dalubhasang low-shear rotor profile na may mas malalaking clearance ang mapanirang mekanikal na pagkasira ng silicone gum. Ang ilang mga manufacturer ay nag-aalok ng modular rotor system na nagbibigay-daan sa isang rubber kneader na ma-reconfigure sa pagitan ng mga uri ng rotor habang nagbabago ang mix ng produkto—isang makabuluhang bentahe sa pagpapatakbo sa mga cable plant na gumagawa ng maraming compound na pamilya sa parehong kagamitan.

Paghahalo ng Ikot ng Disenyo at Mga Parameter ng Proseso para sa Mga Compound ng Cable

Ang ikot ng paghahalo para sa isang cable compound sa isang rubber kneader ay hindi isang simpleng "idagdag ang lahat at ihalo" na operasyon. Direktang tinutukoy ng pagkakasunud-sunod at timing ng pagdaragdag ng sahog ang kalidad ng dispersion at kaligtasan sa pagkapaso. Karaniwang sumusunod sa istrukturang ito ang isang well-engineered cycle para sa isang medium-voltage na EPR insulation compound:

1. Stage 1 – Polymer mastication (0–2 min): Ang EPR o EPDM bales ay kinakarga at ang ram ay ibinaba. Ang mga rotor ay tumatakbo sa 30–40 rpm upang mapahina at masira ang polimer, binabawasan ang paunang lagkit at inihahanda ang matrix upang tanggapin ang mga tagapuno. Karaniwang umaabot sa 80–100°C ang batch temperature.
2. Stage 2 – Pagsasama ng Filler (2–7 min): Ang calcined clay, silica, at carbon black (para sa mga semiconductive na grado) ay idinaragdag nang paunti-unti o sabay-sabay depende sa dami ng tagapuno. Ang presyon ng ram ay tumataas sa 3–5 bar upang pilitin ang tagapuno sa pinalambot na polimer. Ang bilis ng rotor ay maaaring tumaas sa 50–60 rpm sa yugtong ito. Tumataas ang temperatura sa 120–140°C mula sa friction.
3. Stage 3 – Pagdaragdag ng langis at plasticizer (7–9 min): Ang mga paraffinic o naphthenic na langis at plasticizer ay ini-inject sa pamamagitan ng mga liquid dosing system. Pinapababa nito ang lagkit ng tambalan at namamahagi ng mga additives sa buong filler-polymer matrix.
4. Stage 4 – Cooling sweep (9–11 min): Binabawasan ang bilis ng rotor, pinapalaki ang daloy ng tubig sa paglamig, at ang temperatura ng batch ay dinadala sa ibaba 110°C bago idagdag ang mga curative.
5. Stage 5 – Curative addition at final homogenization (11–14 min): Ang mga system, accelerator, at antioxidant ng sulfur o peroxide ay idinaragdag at pinaghalo. Ang endpoint ay tinutukoy ng partikular na input ng enerhiya na umaabot sa target na halaga, karaniwang 0.12–0.16 kWh/kg para sa ganitong uri ng tambalan. Ang batch ay itatapon sa discharge mill o conveyor sa ibaba.

Pinipigilan ng nakaplanong diskarte na ito ang pagkapaso, tinitiyak ang pantay na pamamahagi ng bawat sangkap, at gumagawa ng tambalang may Mooney viscosity (ML 1 4 sa 100°C) na pare-pareho sa loob ng ±3 Mooney unit ng detalye—isang antas ng pagkakapare-pareho ng batch-to-batch na hindi makakamit ng open mill mixing.

Mga Parameter ng Quality Control na Sinusukat Pagkatapos Pagproseso ng Rubber Kneader

Dapat ma-validate ang bawat batch na umaalis sa rubber kneader bago ito lumipat sa extrusion. Kasama sa kontrol sa kalidad ng cable compound ang parehong rheological at electrical testing.

• Mooney Viscosity (ASTM D1646): Sinusukat ang gawi ng compound flow. Ang out-of-spec na lagkit ay nagdudulot ng extrusion dimensional instability. Karaniwang window ng detalye: ±5 Mooney unit sa paligid ng target na value.
• Scorch Time (Ts2, ASTM D2084): Kinukumpirma na walang napaaga na bulkanisasyon na nangyari sa paghahalo ng kneader. Para sa mga EPR compound, ang Ts2 ay dapat na karaniwang lumampas sa 8 minuto sa 135°C upang payagan ang ligtas na pagpoproseso ng extrusion.
• Volume Resistivity (IEC 60093): Para sa mga insulation compound, ang resistivity ng volume ay dapat lumampas sa 10¹³ Ω·cm sa temperatura ng kuwarto. Para sa mga semiconductive compound, ito ay dapat na nasa hanay na 1–500 Ω·cm. Ang kalidad ng dispersion mula sa kneader ay ang nangingibabaw na variable na kumokontrol sa halagang ito.
• Carbon Black Dispersion (ASTM D2663): Ang optical microscopy o scanning electron microscopy ng mga microtomed sample ay nagpapabilis ng dispersion sa isang 1-5 na sukat. Grade 4 o mas mataas (mas kaunti sa 5% undispersed agglomerates sa itaas 10 μm) ay karaniwang kinakailangan para sa medium-voltage cable insulation.
• Densidad at Nilalaman ng Tagapuno: Kinukumpirma na ang tagapuno ay ganap na isinama sa paghahalo ng kneader. Ang makabuluhang paglihis ng density mula sa detalye ay nagpapahiwatig ng hindi kumpletong error sa paghahalo o paglo-load ng sangkap.
• Tensile Strength at Elongation at Break (IEC 60811-1): Sinusukat sa mga cured test plaques. Ang mga maliit na halaga ng tensile ay nagpapahiwatig ng hindi magandang interaksyon ng polymer-filler na nagreresulta mula sa hindi sapat na dispersion ng kneader.

Kapasidad ng Rubber Kneader Machine at Pagpili ng Scale para sa mga Cable Plant

Ang mga rubber kneader machine para sa pagpoproseso ng cable compound ay magagamit sa malawak na hanay ng mga kapasidad, mula sa mga yunit ng laboratoryo na 0.5 litro hanggang sa mga makina ng produksyon na 650 litro o higit pa. Ang pagpili ng tamang laki ng makina ay nangangailangan ng pagbabalanse sa laki ng batch, cycle time, downstream extrusion line consumption rate, at diskarte sa pamamahala ng imbentaryo.

Ang isang cable plant na nagpapatakbo ng dalawang 90mm extruder para sa medium-voltage na EPR cable sa pinagsamang output na 600 kg/hour ay mangangailangan ng humigit-kumulang 10 batch bawat oras mula sa 75-liter kneader na gumagawa ng 60-kg batch bawat 6 na minutong cycle, o 3 batch bawat oras mula sa 200-liter na kneader na gumagawa ng 1kg na cycle. Ang mas malaking kneader ay kadalasang nananalo sa energy efficiency bawat kilo na pinaghalo, ngunit ang mas maliit na unit ay nag-aalok ng mas mabilis na pagbabago ng recipe para sa mga halaman na may mataas na uri ng produkto.

Automation at Process Control sa Modern Rubber Kneader System

Ang rubber kneader machine sa ngayon ay malayo na sa mga manu-manong kinokontrol na batch mixer noong dalawang dekada na ang nakalipas. Ang ganap na automated na mga linya ng kneader para sa produksyon ng cable compound ay nagsasama ng ilang layer ng kontrol at pamamahala ng data na direktang nagpapahusay sa pagkakapare-pareho ng compound at nagpapababa ng basura.

Gravimetric Ingredient Dosing Systems

Ang mga automated weigh hopper at liquid dosing pump ay nagpapakain sa rubber kneader sa bawat sangkap sa loob ng ±0.1% ng target na timbang. Inaalis nito ang pinakamalaking pinagmumulan ng pagkakaiba-iba ng batch-to-batch sa mga manual na operasyon ng paghahalo. Para sa mga compound ng cable kung saan ang carbon black loading ay dapat na hawakan sa ±0.5 phr upang mapanatili ang pare-parehong resistivity ng volume sa semiconductive layer, ang katumpakan na ito ay hindi opsyonal—ito ay mahalaga.

Kontrol sa Endpoint ng Paghahalo na Nakabatay sa Enerhiya

Sa halip na patakbuhin ang bawat batch sa isang nakapirming oras, kinakalkula ng mga modernong kneader control system ang pinagsama-samang partikular na enerhiya (kWh/kg) sa real time at itapon ang batch kapag naabot na ang target na enerhiya—hindi alintana kung aabutin man iyon ng 10 minuto o 14 minuto sa isang partikular na araw. Ang diskarte na ito ay awtomatikong nagbabayad para sa temperatura ng kapaligiran, mga pagkakaiba-iba ng lagkit ng hilaw na materyal, at pagkasuot ng rotor, na naghahatid ng mas pare-parehong dispersion kaysa sa kontrol na batay sa oras lamang. Ipinakita ng mga pag-aaral sa mga pang-industriyang setting na binabawasan ng kontrol ng energy-endpoint ang lagkit ng Mooney ng 30–50% kumpara sa mga fixed-time na ikot ng paghahalo.

Pamamahala at Traceability ng Recipe

Ang pinagsama-samang SCADA o MES system ay nag-iimbak ng daan-daang compound recipe at i-log ang lahat ng mga parameter ng proseso—mga profile ng temperatura, bilis ng rotor, input ng enerhiya, temperatura ng dump, bigat ng batch—para sa bawat batch na ginawa. Ang batch traceability na ito ay sapilitan para sa mga tagagawa ng cable na nagsusuplay ng mga utility-grade power cable, kung saan ang mga laboratoryo sa pagsubok ay nangangailangan ng kumpletong dokumentasyon ng proseso kasama ng mga natapos na ulat sa pagsubok ng cable.

Pagsasama ng Dust at Fume Extraction

Ang carbon black, MDH, ATH, at silica dust ay nagpapakita ng malubhang panganib sa kalusugan at pagsabog sa trabaho. Ang mga pag-install ng rubber kneader para sa pagpoproseso ng cable compound ay isinasama ang ram-top vacuum extraction, hopper-level na koleksyon ng alikabok, at mga sistema ng bentilasyon ng silid upang mapanatili ang kalidad ng hangin sa lugar ng trabaho sa loob ng pinapayagang mga limitasyon sa pagkakalantad. Ito ay isang lugar kung saan ang nakapaloob na katangian ng kneader ay nagbibigay na ng isang kalamangan kaysa sa open mill mixing mula sa isang dust containment perspective.

Mga Karaniwang Problema sa Pagproseso sa Cable Compound Kneader Mixing at Paano Solusyonan ang mga Ito

Kahit na may mahusay na pinapanatili na kagamitan at mga automated na kontrol, ang pagpoproseso ng rubber kneader ng mga compound ng cable ay nakakaranas ng mga paulit-ulit na problema. Ang pag-unawa sa mga ugat na sanhi ay nagbibigay-daan sa mga inhinyero ng proseso na matugunan ang mga ito nang sistematikong.

Mapaso Sa Paghahalo

Ang napaaga na bulkanisasyon sa loob ng kneader ay ang pinakamahal na depekto sa paghahalo—isang buong batch ng tambalan ay dapat na i-scrap at linisin ang silid, na nawawala ang parehong materyal at oras ng produksyon. Ang scorch ay kadalasang nagreresulta mula sa naantalang curative na karagdagan (mga curative na idinaragdag habang ang tambalan ay masyadong mainit), cooling system failure, o sobrang bilis ng rotor sa panahon ng curative incorporation stage. Pag-iwas: ipatupad ang mahigpit na pagkontrol sa gate ng temperatura (temperatura ng pagtatapon ng masterbatch sa ibaba 100°C bago ang curative na karagdagan), i-verify ang temperatura ng cooling water at daloy ng daloy sa simula ng shift, at i-audit ang pag-calibrate ng sensor ng temperatura ng rubber kneader kada quarter.

Hindi magandang Carbon Black Dispersion sa Semiconductive Compounds

Ang mga semiconductive cable layer ay dapat na may makinis, well-dispersed carbon black upang maiwasan ang electrical stress concentration sa conductor screen o insulation screen interface, na nagiging sanhi ng napaaga na pagkabigo ng cable sa ilalim ng mataas na boltahe. Ang mahinang dispersion sa kneader ay nagreresulta mula sa hindi sapat na input ng enerhiya, hindi tamang fill factor, o paggamit ng carbon black grade na may sobrang mataas na istraktura (mataas na pagsipsip ng DBP). Kasama sa mga solusyon ang pagtaas ng partikular na input ng enerhiya, pag-verify sa fill factor na nasa loob ng 0.65–0.75, at pag-evaluate ng mas mababang-structure na carbon black grade kung nananatiling hindi sapat ang dispersion.

Hindi pare-pareho ang Batch Viscosity

Ang batch-to-batch na pagkakaiba-iba ng lagkit ng Mooney na higit sa ±5 na unit ay nagdudulot ng kawalan ng katatagan ng extrusion—dimensional na pagkakaiba-iba sa pagkakabukod ng cable, mga depekto sa ibabaw ng balat ng pating, o mga pagbabago sa presyon ng mamatay. Kabilang sa mga sanhi ng ugat ang pagkakaiba-iba ng lagkit ng hilaw na materyal (naiiba ang mga numero ng natural na goma at EPDM Mooney sa pagitan ng mga bale lot), hindi kumpletong pagsipsip ng langis, o pagkasuot ng rotor na tumataas ang epektibong clearance sa paglipas ng panahon. Address sa pamamagitan ng paghihigpit sa mga papasok na limitasyon sa pag-inspeksyon ng hilaw na materyal, pag-verify ng oil dosing pump calibration, at pag-iskedyul ng pagsukat ng pagsukat ng wear ng rubber kneader rotor tuwing 3,000 oras ng pagpapatakbo.

Ang Filler Agglomerates Surviving Mixing sa LSZH Compounds

Sa 200 phr mineral filler, ang mga particle ng ATH o MDH ay maaaring bumuo ng mga cohesive agglomerates na lumalaban sa dispersion, lalo na kung ang filler ay sumisipsip ng moisture. Ang pre-drying ATH o MDH sa 80°C sa loob ng 4–8 na oras bago ang kneader loading ay binabawasan ang agglomerate formation at maaaring mapabuti ang resistivity ng volume ng natapos na LSZH compound sa pamamagitan ng isang order ng magnitude. Bilang kahalili, ang pagtaas ng presyon ng ram sa panahon ng pagsasama ng tagapuno—mula 3 bar hanggang 5–6 bar—ay nagpapataas ng compressive shear stress sa mga agglomerates at nagpapabilis ng dispersion.

Energy Efficiency at Environmental Consideration sa Rubber Kneader Operations

Ang mga rubber kneader machine ay kagamitang masinsinang enerhiya. Ang isang 250-litro na kneader na may 500 kW main drive motor ay maaaring kumonsumo ng 0.12–0.20 kWh ng elektrikal na enerhiya bawat kilo ng compound na ginawa, depende sa compound lagkit at cycle ng oras. Para sa isang pasilidad ng cable compound na gumagawa ng 5,000 tonelada bawat taon, ito ay nangangahulugang 600,000 hanggang 1,000,000 kWh taun-taon—isang malaking halaga ng kuryente at carbon footprint.

Binabawasan ng ilang estratehiya ang pagkonsumo ng enerhiya ng kneader nang hindi nakompromiso ang kalidad ng tambalan:

• Variable-speed drive (VSD) na mga motor: Palitan ang mga fixed-speed na pangunahing drive ng mga VSD system na nagpapahintulot sa bilis ng rotor na sundan nang tumpak ang curve ng proseso. Ang mga pag-retrofit ng VSD ay karaniwang binabawasan ang pagkonsumo ng kuryente ng kneader ng 15-25%.
• Na-optimize na fill factor: Ang pagtakbo sa ibaba ng 0.60 fill factor ay nag-aaksaya ng enerhiya dahil ang materyal ay dumudulas sa paligid ng mga rotor nang hindi gumagawa ng produktibong paggugupit. Ang pag-optimize ng batch weight sa hanay na 0.70–0.75 ay nagpapababa ng enerhiya sa bawat kilo na pinaghalo ng 10–15%.
• Pagbawi ng init mula sa malamig na tubig: Ang cooling water na umaalis sa kneader chamber sa 40–60°C ay nagdadala ng makabuluhang thermal energy na maaaring makuha sa pamamagitan ng mga heat exchanger sa mga lugar na imbakan ng pre-warm ingredient o magbigay ng space heating sa mga buwan ng taglamig.
• Pag-aalis ng hindi kinakailangang masterbatch remilling: Kasama sa ilang proseso ng cable compound ang isang hiwalay na open mill na muling paggiling na hakbang pagkatapos ng kneader. Ang mga ikot ng paghahalo ng engineering upang alisin ang hakbang na ito—sa pamamagitan ng pagkamit ng target na dispersion sa kneader lamang—ay nag-aalis ng parehong pagkonsumo ng enerhiya at gastos sa paggawa.

Mula sa pananaw sa emisyon, ang mga compound ng cable na naglalaman ng mga halogen flame retardant ay naglalabas ng mga usok sa panahon ng paghahalo ng mataas na temperatura. Hindi ipinapakita ng LSZH compound processing ang isyung ito, at ang paglaki ng LSZH cables sa mga proyektong pang-imprastraktura sa buong mundo ay unti-unting binabawasan ang halogenated compound volume na naproseso sa pamamagitan ng rubber kneader equipment sa buong mundo.

Mga Kinakailangan sa Pagpapanatili para sa Mga Rubber Kneader Machine sa Cable Compound Service

Ang pagpoproseso ng cable compound ay partikular na hinihingi sa mga mekanikal na bahagi ng rubber kneader dahil sa abrasive na katangian ng mga filler ng mineral, ang mataas na presyon ng fill na kinakailangan, at ang tuluy-tuloy na mga iskedyul ng pagpapatakbo na tipikal ng pagmamanupaktura ng cable. Ang isang nakabalangkas na programa sa pagpapanatili ay mahalaga upang maiwasan ang hindi planadong downtime.

• Pagsukat ng rotor tip clearance: Bawat 1,000–1,500 na oras ng operasyon, o sa tuwing nagsisimulang bumaba ang kalidad ng dispersion, sukatin ang clearance sa pagitan ng mga tip ng rotor at chamber wall. Ang karaniwang bagong clearance ay 1-3 mm; Ang clearance na lumalagpas sa 6–8 mm ay nagpapahiwatig ng pagkasuot ng rotor na nangangailangan ng muling pagtatayo o pagpapalit. Binabawasan ng mga pagod na rotor ang intensity ng shear at hinuhulaan ang kalidad ng dispersion.
• Ram seal inspeksyon: Pinipigilan ng mga ram seal ang compound na makatakas sa mixing chamber sa ilalim ng ram pressure. Ang pagkabigo ng seal ay nagdudulot ng tambalang kontaminasyon ng hydraulic system at mga potensyal na panganib sa kaligtasan. Siyasatin ang mga seal tuwing 500 oras; palitan sa isang iskedyul na nakabatay sa oras tuwing 2,000–3,000 oras anuman ang nakikitang kondisyon.
• Paglilinis ng cooling circuit: Ang sukat ng mineral at biological fouling sa mga circuit ng cooling water ay nagpapababa ng kahusayan sa paglipat ng init, na nagiging sanhi ng pag-anod ng batch pataas. I-flush at descale ang mga cooling circuit tuwing 6 na buwan, at patuloy na gamutin ang cooling water na may biocide at scale inhibitor.
• Discharge door seal at locking mechanism: Ang drop door sa ibaba ng mixing chamber ay dapat na selyado nang buo sa panahon ng paghahalo upang mapanatili ang ram pressure at maiwasan ang compound leakage. Siyasatin ang mga locking pin at seal tuwing 200 oras sa high-filler na serbisyo ng LSZH.
• Pagsusuri ng langis ng gearbox: Magpadala ng mga sample ng langis na pampadulas ng gearbox para sa pagsusuri sa laboratoryo tuwing 1,000 oras. Ang mataas na bilang ng butil ng bakal o tanso ay nagpapahiwatig ng pagkasira o pagkasira ng gear at nagbibigay-daan sa interbensyon bago ang sakuna na pagkabigo ng gearbox—na maaaring tumagal ng malaking kneader na hindi magamit sa loob ng 4-8 na linggo habang binibili ang mga bahagi.

Ang mga cable compound plant ay karaniwang nagba-budget ng 3–5% ng presyo ng pagbili ng rubber kneader taun-taon para sa nakaplanong maintenance , na ang karamihan sa gastos na ito ay maiuugnay sa pagsasaayos ng rotor (mga hard-facing wear surface na may tungsten carbide o mga katulad na coatings) at pagpapalit ng seal.

Paghahambing ng Rubber Kneader sa Alternatibong Teknolohiya sa Paghahalo para sa Mga Cable Compound

Paminsan-minsan, sinusuri ng mga tagagawa ng cable compound ang mga alternatibo sa rubber kneader machine. Ang pag-unawa kung saan nagtatagumpay ang mga alternatibo at kung saan sila kulang ay nililinaw kung bakit nananatiling nangingibabaw ang kneader sa application na ito.

Ang praktikal na konklusyon mula sa paghahambing na ito: sa pagmamanupaktura ng cable compound, ang rubber kneader ay pinagsama sa downstream open mill sheeting para sa 80–90% ng mga senaryo ng produksyon. Ang kneader ay nagbibigay ng superior dispersion; ang open mill ay nagbibigay ng sheet form na kinakailangan ng extruder feeding system. Ito ay mga pantulong na teknolohiya, hindi nakikipagkumpitensya.

Mga Uso na Humuhubog sa Paggamit ng Rubber Kneader sa Cable Compound Processing

Maraming mga uso sa antas ng industriya ang nakakaimpluwensya kung paano tinutukoy, pinapatakbo, at ino-optimize ng mga tagagawa ng cable ang kagamitan sa rubber kneader ngayon at sa malapit na hinaharap.

Paglago ng LSZH Cable Demand

Ang mga regulasyon sa gusali at konstruksiyon sa Europe, Middle East, at Asia-Pacific ay unti-unting nag-uutos ng mga LSZH cable sa pampublikong imprastraktura. Ang pandaigdigang LSZH cable market ay lumalawak sa mga rate na 7–10% taun-taon sa ilang rehiyon. Para sa mga tagagawa ng rubber kneader, nangangahulugan ito ng lumalaking demand para sa mga makinang may mataas na torque na may kakayahang magproseso ng 200 phr mineral filler compound—isang teknikal na hinihingi na application na pinapaboran ang premium, purpose-engineered na kagamitan kaysa sa mga alternatibong mura.

Mga Compound ng Electric Vehicle Cable

Ang mga EV charging cable at high-voltage vehicle harness cable ay nangangailangan ng mga compound na pinagsasama ang mataas na flexibility (para sa paulit-ulit na baluktot), heat resistance (125°C o mas mataas), at chemical resistance sa mga automotive fluid. Ang silicone rubber at cross-linked polyolefin compound na naproseso sa rubber kneader ay nagsisilbi sa merkado na ito. Habang lumalaki ang produksiyon ng EV sa buong mundo, mabilis na lumalaki ang compound demand para sa mga espesyal na cable na ito, na humihila ng karagdagang kapasidad ng kneader sa serbisyo.

Digital Process Optimization at AI-Assisted Mixing

Ang ilang forward-looking cable compound facility ay nagpapatupad ng mga modelo ng machine learning na hinuhulaan ang batch Mooney viscosity sa real time mula sa kneader torque at data ng temperatura, na nagbibigay-daan sa control system na ayusin ang bilis ng rotor o pahabain ang ikot ng paghahalo bago dumping—sa halip na tuklasin ang out-of-specification na lagkit sa panahon ng post-batch testing. Ang mga naunang nag-adopt ng mga system na ito ay nag-uulat ng mga pagpapabuti ng first-pass na ani ng 2-4 na porsyentong puntos at mga pagbawas sa compound scrap rate na 30-40%.

Sustainability Pressure sa Compound Formulation

Ang lumalagong presyon para alisin ang mga pinaghihigpitang substance—ilang plasticizer, lead-based stabilizer sa PVC, halogenated flame retardant—ay nagtutulak ng reformulation ng mga cable compound. Ang mga bagong formulation ay madalas na kumikilos nang iba sa rubber kneader kaysa sa mga compound na pinapalitan nila: mas mataas na melt lagkit, iba't ibang mga filler-polymer na pakikipag-ugnayan, mas mahabang mga ikot ng paghahalo. Dapat na muling i-validate ng mga developer ng cable compound ang mga ikot ng paghahalo ng kneader sa tuwing nagbabago ang mga formulation, na nagdaragdag sa proseso ng engineering workload ngunit lumilikha din ng mga pagkakataon upang i-optimize ang pagkonsumo ng enerhiya at batch cycle ng sabay-sabay.
