Paano Ko Inayos ang Ating Sirang Makina ng Kneading (At Ang Natutunan Ko)

Ang Maikling Sagot: A Broken Kneader Ay Naaayos — Kung Alam Mo Kung Saan Titingin

Nang masira ang aming kneading machine sa kalagitnaan ng batch, ang unang reaksyon ay gulat. Mayroon kaming materyal sa silid, isang deadline ng produksyon, at talagang walang ideya kung tumitingin kami sa isang 20 minutong pag-aayos o isang dalawang linggong paghihintay sa mga bahagi. Hindi rin pala. Karamihan sa mga pagkabigo ng kneader ay nahahati sa tatlong kategorya: mekanikal na pagkasira, mga de-koryenteng pagkakamali, at mga isyu na nauugnay sa operator — at ang karamihan ay maaaring malutas on-site nang hindi ibinabalik ang buong unit sa tagagawa.

Tinatalakay ng artikulong ito ang eksaktong nangyari sa aming makina, kung paano namin ito na-diagnose, kung ano ang kinasasangkutan ng pag-aayos, at kung ano ang binago namin pagkatapos upang maiwasang mangyari muli. Kung down ang iyong kneader ngayon, magsimula sa seksyong diagnostic. Kung binabasa mo ito bago dumating ang problema, sulit ang oras ng maintenance table malapit sa dulo.

Ano ang Nangyari: Kung Paano Nasira ang Ating Makina ng Kneading

Nagsimula sa ingay. Humigit-kumulang apatnapung minuto sa isang karaniwang ikot ng paghahalo, ang kneader ay nagsimulang gumawa ng maindayog na tunog ng paggiling — hindi isang sakuna na putok, isang mahina lamang, paulit-ulit na tono ng metal-on-metal na wala roon noong nakaraang araw. Itinigil namin ang batch, nilinis ang materyal sa abot ng aming makakaya, at pinaandar.

Sa visual na inspeksyon, walang mukhang mali. Ang mga rotor blades ay buo. Ang mga dingding ng silid ay walang nakikitang mga bitak. Ang drive belt ay nasa ilalim ng normal na pag-igting. Ngunit nang sinubukan naming i-restart, ang motor ay tumakbo ngunit ang mga rotor ay hindi umikot. Ang gearbox ay kinuha.

Ito ay talagang isa sa mga mas karaniwang mga mode ng pagkabigo sa mga panloob na kneader na ginagamit para sa pagsasama-sama ng goma at polimer. Ang gearbox sa isang kneader ay nakaupo sa pagitan ng motor at ng rotor shaft, binabawasan ang bilis at pagpaparami ng metalikang kuwintas. Kapag nabigo ang pagpapadulas - maaaring dahil bumaba ang antas ng langis, nasira ang langis, o isang seal na nagpapasok ng mga kontaminant - ang mga gear ay magsisimulang tumakbo mula sa metal-to-metal. Kung nahuli mo ito ng maaga, nakakakuha ka ng nakakagiling na ingay. Kung makaligtaan mo iyon, makakakuha ka ng isang seized unit.

Sa aming kaso, ang isang pagod na shaft seal ay nagpapahintulot sa pinong alikabok ng goma na lumipat sa gearbox sa loob ng ilang buwan. Ang langis ay nahawahan at nawala ang lagkit nito. Hindi namin ito nakuha dahil hindi tinitingnan ng aming mga maintenance check ang kondisyon ng langis — antas lang ng langis. Mahalaga ang pagkakaibang iyon, at ito ay isang bagay na binago namin kaagad pagkatapos ng pagkumpuni.

Pag-diagnose ng Kneader Failure: Saan Magsisimula

Kung ang iyong kneading machine ay tumigil sa paggana o kumikilos nang hindi normal, labanan ang tukso na i-restart ito nang paulit-ulit. Ganyan nagiging major ang mga maliliit na problema. Sa halip, gumawa sa pamamagitan ng isang structured diagnosis bago hawakan ang anupaman.

Hakbang 1 — Ilarawan ang Sintomas

Ang likas na katangian ng pagkabigo ay nagsasabi sa iyo ng maraming tungkol sa dahilan. Gamitin ang sumusunod bilang panimulang balangkas:

• Tumatakbo ang motor, hindi gumagalaw ang mga rotor: Malamang na isang gearbox, coupling, o key/keyway failure
• Ang motor ay hindi nagsisimula: Suriin ang mga de-koryenteng supply, overload relay, thermal cutout, o mga fault code ng VFD
• Ang mga rotor ay umiikot ngunit mahina ang paghahalo: Mga sira na rotor blade, maling clearance, o isyu sa pagkontrol sa temperatura
• Hindi pangkaraniwang ingay sa panahon ng operasyon: Bearing wear, dayuhang bagay sa silid, o lubrication failure
• sobrang init: Mga naka-block na cooling channel, nabigo ang temperature sensor, o sobrang friction sa drive train
• Ang pagtagas ng materyal mula sa mga seal: Mga sira na tip seal o rotor end seal, karaniwang nangangailangan ng nakaiskedyul na pagpapalit

Hakbang 2 — Suriin muna ang Gilid ng Elektrisidad

Ang mga electrical fault ay kadalasang mas madali at mas murang ayusin kaysa mekanikal, kaya alisin muna ang mga ito. Suriin ang papasok na boltahe sa lahat ng tatlong phase - ang isang kneader na tumatakbo sa dalawang phase ay magpapainit nang labis sa motor at mag-stall sa ilalim ng pagkarga. Suriin ang setting ng overload relay at ihambing ito sa kasalukuyang nameplate ng motor. Maghanap ng mga fault code sa variable frequency drive kung gumagamit ang makina ng isa. Sa maraming kaso, ang mukhang mekanikal na breakdown ay talagang isang tripped protection device na nagre-reset sa pagpindot ng isang button.

Hakbang 3 — Siyasatin ang Drive Train

Kapag nakahiwalay at naka-lock out ang kapangyarihan, subukang manual na paikutin ang mga rotor shaft. Sa karamihan ng mga kneader, maaari kang gumamit ng turning bar o socket sa dulo ng rotor shaft. Kung ang mga shaft ay hindi gumagalaw, ang problema ay nasa gearbox o ang mga rotor mismo ay kinuha - posibleng dahil sa tumigas na materyal sa loob ng silid. Kung ang mga shaft ay malayang umiikot ngunit ang motor ay hindi nagtutulak sa kanila, ang isyu ay nasa pagkakabit sa pagitan ng motor at gearbox.

Hakbang 4 — Suriin ang Lubrication

Hilahin ang isang sample ng langis ng gearbox. Dapat itong medyo malinaw o kulay amber depende sa uri ng pampadulas. Kung ang langis ay itim, gatas, o may nakikitang mga particle, ang kontaminasyon ang isyu — hindi lang mababang antas. Ang langis ng gatas ay nangangahulugang pagpasok ng tubig. Ang itim na langis na may mga metal na particle ay nangangahulugan ng pagkasuot ng gear. Ang maitim, malapot na langis na may mga particle ng goma ay nangangahulugan ng pagkabigo ng selyo, na kung ano ang aming nakita.

Ang Pag-aayos: Ang Talagang Ginawa Namin Para Ayusin ang Kneader

Kapag nakumpirma namin na ang gearbox ang problema, ang proseso ng pag-aayos ay nasira sa limang yugto. Ang buong trabaho ay tumagal ng humigit-kumulang tatlong araw kasama ang pagkuha ng mga piyesa, na nasa mas mabilis na pagtatapos para sa trabaho sa gearbox — pangunahin dahil nagkaroon kami ng makatwirang relasyon sa isang lokal na pang-industriyang supplier na may stock ng shaft seal.

Stage 1 - I-clear ang Chamber

Bago ang anumang gawaing mekanikal, ang silid ng paghahalo ay kailangang malinis. Kami ay mapalad - ang materyal ay hindi pa ganap na gumaling at maaari pa ring alisin nang manu-mano gamit ang init na inilapat sa mga dingding ng silid. Sa mga kaso kung saan ang materyal ay ganap na tumigas, ang pag-alis ay maaaring mas matagal kaysa sa aktwal na pag-aayos. Ito ay isang dahilan kung bakit ang mabilis na pagkilos kapag una mong napansin ang mga sintomas ay nagbubunga.

Stage 2 — Patuyuin at I-flush ang Gearbox

Inubos namin nang buo ang kontaminadong langis, pagkatapos ay pina-flush ang gearbox ng isang light flushing fluid upang alisin ang natitirang putik at mga particle. Ang hakbang na ito ay madalas na nilaktawan kapag ang mga tao ay nagmamadaling bumangon at tumakbo, at ang paglaktaw nito ay nangangahulugan na naglalagay ka ng sariwang langis sa isang kontaminadong kapaligiran. Ang putik ay magpapababa ng bagong langis sa loob ng ilang linggo.

Stage 3 — Palitan ang Failed Shaft Seal

Ang pagod na rotor shaft seal ang ugat. Ang mga seal na ito ay nakaupo sa pagitan ng kneading chamber at ng gearbox housing, na pumipigil sa proseso ng materyal mula sa paglipat sa sistema ng pampadulas. Sa aming makina, ang seal ay isang lip-type na radial seal na may PTFE running surface. Ang orihinal ay nasa serbisyo para sa humigit-kumulang 4,200 oras — Inirerekomenda ng tagagawa ang inspeksyon sa 3,000 oras at pagpapalit sa 5,000 o sa anumang senyales ng pagsusuot, alinman ang mauna. Nasa loob kami ng agwat sa papel, ngunit ang mga kondisyon ng pagpapatakbo - abrasive compound, mataas na temperatura - ay pinabilis ang pagkasira.

Ang pagpapalit ng selyo sa isang panloob na kneader ay hindi mahalaga. Ang rotor shaft ay kailangang bahagyang i-withdraw upang ma-access ang seal housing, na nangangahulugan ng pagdiskonekta ng coupling at pagsuporta sa shaft ng maayos. Ginamit namin ang sariling maintenance lifting point ng makina at isang shaft support fixture na hiniram mula sa kalapit na planta. Ang pagtatangka nito nang walang wastong suporta sa baras ay nanganganib na mapinsala ang pabahay ng tindig.

Stage 4 - Siyasatin at Buuin muli

Sa bahagyang labas ng baras, sinamantala namin ang pagkakataong suriin ang rotor bearing. Nagpakita ito ng mga maagang palatandaan ng pitting sa panloob na lahi - hindi pa kritikal, ngunit nabanggit. Naitala namin ito sa talaan ng pagpapanatili at na-flag ito para palitan sa susunod na nakaplanong pagsasara. Ang mga gear mismo, sa kabila ng kontaminasyon ng langis, ay hindi nagpakita ng pagmamarka na higit sa normal na mga pattern ng pagsusuot. Ito ay bahagyang dahil nahuli namin ang problema bago tumakbo ang makina nang sapat upang magdulot ng pinsala sa gear.

Stage 5 — Refill, Run-In, at I-verify

Ni-refill namin ang gearbox ng gear oil na tinukoy ng manufacturer — ISO VG 220 sa aming kaso — sa tamang marka ng antas. Pagkatapos ay pinatakbo namin ang kneader na dinikarga sa loob ng 30 minuto habang sinusubaybayan ang temperatura ng gearbox at nakikinig para sa mga abnormal na tunog. Nag-stabilize ang temperatura sa 52°C, na nasa loob ng normal na saklaw ng pagpapatakbo. Pagkatapos ay nagpatakbo kami ng test batch sa 60% ng normal na fill weight bago bumalik sa buong produksyon.

Mga Karaniwang Puntos sa Pagkabigo ng Kneader at Ano ang Nagdudulot ng mga Ito

Ang aming isyu sa kontaminasyon sa gearbox ay hindi natatangi. Pagkatapos makipag-usap sa mga inhinyero ng pagpapanatili sa ilang iba pang mga pagpapatakbo ng compounding, lumitaw ang isang malinaw na pattern ng mga karaniwang failure mode. Ang talahanayan sa ibaba ay nagbubuod ng pinakamadalas na naiulat na mga problema sa mga panloob na kneader, ang mga karaniwang sanhi ng mga ito, at kung ano ang karaniwang kinasasangkutan ng pag-aayos.

Ang namumukod-tangi sa talahanayang ito ay iyon bawat failure mode na nakalista ay maaaring ganap o bahagyang maiiwasan . Wala sa kanila ang mga random na gawa ng mekanikal na kapalaran. Lahat sila ay may mga precursor — mga palatandaan na lumalabas bago huminto ang makina — at karamihan sa mga ito ay maaaring makuha ng isang programa sa pagpapanatili na higit pa sa simpleng visual na inspeksyon.

Pag-unawa sa Internal Kneader: Kung Bakit Ito Nasira sa Paraan Nito

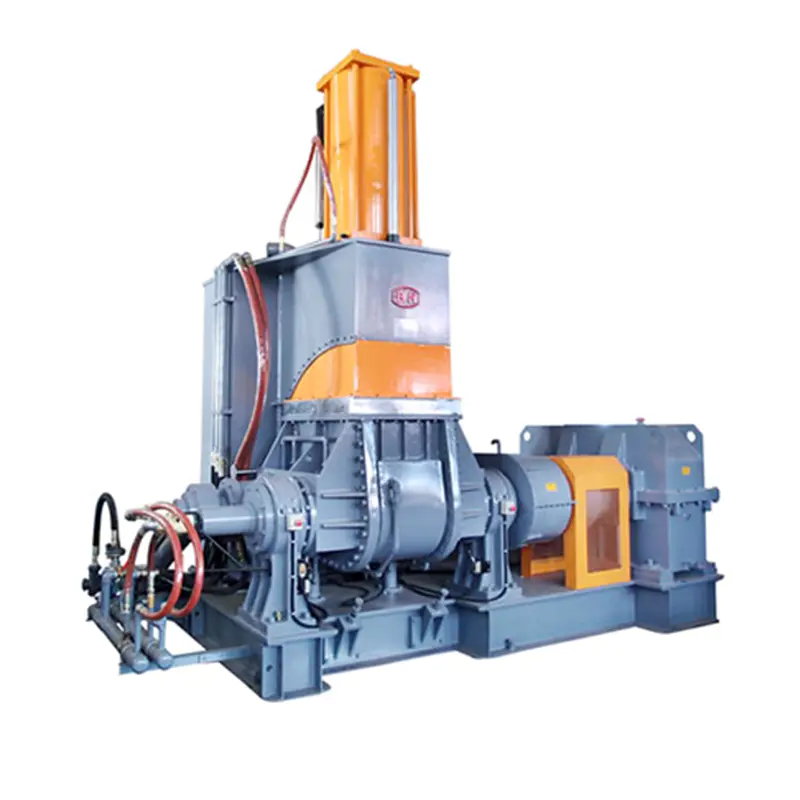

Upang mapanatili nang maayos ang isang kneader, nakakatulong na maunawaan kung ano talaga ang ginagawa ng makina at kung bakit ito naglalagay ng mga partikular na bahagi sa ilalim ng stress. Ang isang panloob na kneader - kung minsan ay tinatawag na Banbury-type mixer o simpleng kneading machine - ay gumagana sa pamamagitan ng pag-ikot ng dalawang magkadugtong na rotor sa loob ng isang selyadong mixing chamber. Ang materyal ay nilo-load sa pamamagitan ng tuktok na ram, pinipiga, ginupit sa pagitan ng mga rotor blades at mga dingding ng silid, at unti-unting na-homogenize.

Ang mga puwersang kasangkot ay matibay. Maaaring gumana ang isang production kneader na naghahalo ng carbon-black-filled na rubber compound mga torque na higit sa 50,000 Nm sa mga rotor shaft. Ang load na iyon ay direktang dumadaan sa gearbox. Ang gearbox sa isang kneader ay hindi isang light-duty na unit — isa itong heavy industrial helical o spur gear set na may malalaking, case-hardened gears — ngunit mayroon pa rin itong mga limitasyon, at ang mga limitasyong iyon ay tinutukoy ng kalidad ng lubrication, kondisyon ng bearing, at integridad ng seal.

Ang thermal environment ay nagdaragdag ng isa pang layer ng stress. Karaniwang gumagana ang mga kneader sa temperatura ng silid sa pagitan ng 60°C at 180°C depende sa compound. Ang ilang mga proseso ay mas mataas. Ang init ay pumapasok sa istraktura ng makina, nakakaapekto sa mga materyales ng seal, at pinabilis ang pagkasira ng pampadulas. Ang langis ng gearbox na na-rate ng 5,000 oras sa 60°C ay maaaring bumaba sa loob ng 2,500 na oras kung ang mga temperatura sa paligid ng gearbox ay pare-parehong 90°C.

Ang sealing system ay ang tulay sa pagitan ng mataas na temperatura, kontaminadong kapaligiran ng proseso at ng malinis, lubricated na sistema ng pagmamaneho. Kapag ito ay gumagana, hindi mo ito iniisip. Kapag nabigo ito, ang gearbox ay sumusunod sa ilang sandali pagkatapos.

Ang Binago Namin Pagkatapos ng Pagkasira

Ang pagpapatakbong muli ng kneader ay isang hakbang. Ang pagtiyak na hindi ito masira muli sa parehong paraan ay ang ikalawang hakbang. Gumawa kami ng apat na partikular na pagbabago sa aming diskarte sa pagpapanatili, na wala sa mga ito ay nangangailangan ng malaking pamumuhunan.

Pagsubaybay sa Kondisyon ng Langis Sa halip na Pagsubaybay sa Antas

Nagdagdag kami ng simpleng pagsusuri sa kondisyon ng langis sa lingguhang gawain sa pagpapanatili. Kabilang dito ang pagguhit ng maliit na sample mula sa gearbox drain point at paggawa ng visual check — kulay, kalinawan, pagkakaroon ng mga particle o foam. Ito ay tumatagal ng halos limang minuto. Nagpapadala din kami ng sample para sa pagsusuri sa lab tuwing anim na buwan. Ang lab test ay nagkakahalaga ng humigit-kumulang €80 bawat sample at nagsasabi sa amin ng lagkit, antas ng kontaminasyon, at estado ng oksihenasyon. Iyan ay murang insurance laban sa isang €15,000 na muling pagtatayo ng gearbox.

Pinababang Seal Replacement Interval para sa Aming Kundisyon

Sinusunod namin ang karaniwang agwat ng tagagawa na 5,000 oras para sa pagpapalit ng shaft seal. Pagkatapos ng breakdown, nakipag-usap kami sa service team ng OEM at nalaman namin na para sa mga compound na may mataas na filler loading — na naglalarawan sa karamihan ng pinapatakbo namin — inirerekomenda nilang bawasan ito sa 3,000 oras. In-update namin ang aming iskedyul ng pagpapanatili nang naaayon. Ang mga seal mismo ay nagkakahalaga ng humigit-kumulang €120 bawat isa. Ang pagpapalit sa mga ito nang maagap ay isang maliit na bahagi ng halaga ng isang pagkabigo sa gearbox na sanhi ng kontaminasyon.

Temperatura Trending sa Gearbox

Nagdagdag kami ng murang infrared thermometer check sa araw-araw na pag-ikot ng operator. Ang temperatura ng ibabaw ng gearbox ay naka-log tuwing umaga. Ang aming baseline sa normal na operasyon ay 48–55°C. Kung umabot ito sa itaas ng 65°C nang walang malinaw na paliwanag (tulad ng isang hindi karaniwang mainit na araw sa paligid), magti-trigger iyon ng pagsisiyasat bago ito maging isang pagkabigo. Ang ganitong uri ng simpleng trending ay nakakakuha ng mga problema sa pagpapadulas nang maaga — nawawalan ng thermal efficiency ang isang nakakasira na lubricant at mas umiinit ang gearbox.

Mga Spare Parts Stocking para sa Kneader

Ang isa sa mga bagay na nagpahaba ng aming downtime ay ang paghihintay sa pagdating ng shaft seal. Nagtataglay na kami ngayon ng isang set ng mga rotor tip seal, isang shaft seal bawat rotor, at isang motor coupling element sa shelf. Ang kabuuang halaga ng mga bahagi ay wala pang €500. Ang mga bahagi ay tumatagal ng isang maliit na espasyo sa istante. Ngunit ang pagkakaroon ng mga ito ay nangangahulugan na kung ang parehong pagkabigo ay nangyari bukas, kami ay babalik sa isang araw sa halip na tatlo.

Preventive Maintenance Schedule para sa isang Kneading Machine

Batay sa aming karanasan at pakikipag-usap sa ibang mga operator, ang sumusunod na iskedyul ay kumakatawan sa isang praktikal na baseline para sa pagpapanatili ng panloob na kneader sa patuloy na paggamit ng produksyon. Isaayos ang mga pagitan batay sa uri ng tambalan, mga oras ng pagpapatakbo bawat araw, at mga kondisyon sa kapaligiran.

Kailan Tawagan ang isang Espesyalista Sa halip na Mag-ayos Nito

Hindi lahat ng pag-aayos ng kneader ay nasa saklaw ng in-house na pagpapanatili. Ang pag-alam kung nasaan ang linyang iyon ay makakapagligtas sa iyo mula sa pagpapalala ng problema.

Ang gawaing panloob ay karaniwang angkop para sa: pagpapalit ng seal kung saan nakadokumento ang pamamaraan, pagbabago ng langis at pagsubaybay sa kundisyon, pagpapalit ng elemento ng coupling, diagnosis ng electrical fault, at pangunahing inspeksyon ng rotor na nakabukas ang silid.

Maipapayo ang pakikilahok ng mga espesyalista para sa: pag-disassembly ng gearbox at inspeksyon ng gear lampas sa sampling ng langis, pag-alis ng rotor at pagpapalit ng bearing, inspeksyon sa dingding ng silid para sa pagkasira o pag-crack, pagsukat at pagwawasto ng pagkakahanay pagkatapos ng pagpapalit ng pangunahing bahagi, at anumang sitwasyon kung saan ang failure mode ay hindi malinaw pagkatapos ng masusing on-site na diagnosis.

Ang ilang mga tagagawa ng kneader ay nag-aalok ng mga kontrata ng serbisyo na kinabibilangan ng mga pana-panahong inspeksyon ng espesyalista. Ang mga ito ay maaaring katumbas ng halaga para sa mga makina na nagpapatakbo ng tatlong shift sa tuluy-tuloy na produksyon, kung saan ang hindi planadong downtime ay napakamahal. Para sa mga makina na nagpapatakbo ng isang shift na may nakaplanong lingguhang mga bintana sa pagpapanatili, ang isang malakas na in-house na programa ay kadalasang sapat.

Isang bagay na dapat tandaan: kung wala nang warranty ang iyong makina at kailangan mong pumili sa pagitan ng isang pangunahing pagkukumpuni at pagpapalit, kumuha ng tamang pagtatasa bago magpasya. Ang isang well-maintained kneader ay maaaring tumakbo nang mapagkakatiwalaan sa loob ng 20-30 taon. Ang isang makina na napabayaan at nag-ipon ng mga problema sa gearbox, bearings, at rotor system nang sabay-sabay ay maaaring mas malaki ang gastos sa pag-aayos kaysa sa halaga nito — ngunit ang pagtatasa na iyon ay kailangang gawin ng isang taong aktwal na tumingin sa makina, hindi tinatantya nang malayuan.

Mga Aral Mula sa Ating Kneader Breakdown — Summarized

Ang pagdaan sa proseso ng pagkasira at pagkukumpuni ay hindi kasiya-siya, ngunit nagbunga ito ng kalinawan tungkol sa kung ano ang aming ginagawang mali at kung ano ang kailangang baguhin. Kung mayroong maikling bersyon ng lahat ng nasa itaas, ito ay:

• Ang pagsuri sa antas ng langis ay hindi katulad ng pagsuri sa kondisyon ng langis — parehong mahalaga, at mas mahalaga ang kundisyon
• Ang mga pagitan ng pagpapalit ng seal mula sa tagagawa ay para sa mga karaniwang kondisyon; Ang mga agresibong compound o mataas na temperatura ay nagbibigay ng mas maiikling agwat
• Ang pag-trend sa temperatura ay nakakakuha ng pagbuo ng mga problema bago sila maging mga pagkabigo
• Ang pag-iingat ng isang maliit na stock ng mga kritikal na ekstrang bahagi ay lubhang nakakabawas sa downtime kapag may nagkamali
• Ang pagkilos sa mga palatandaan ng maagang babala — ingay, pagtaas ng temperatura, pagtagas sa paningin — ay palaging mas mura kaysa sa paghihintay ng kumpletong pagkasira

Ang kneader ay tumatakbo na ngayon sa loob ng pitong buwan mula noong pagkumpuni nang walang karagdagang mga isyu. Ang mga pagbabago sa pagpapanatili na ginawa namin ay hindi kumplikado o mahal. Mas masinsinan lang sila kaysa sa ginagawa namin dati — at sa pagbabalik-tanaw, ang agwat sa pagitan ng "masusing" at "sapat" ay kung saan namuhay ang problema sa lahat ng panahon.
